Принципы построения двусторонних линейных трактов ВОСП

2625

Как отмечалось выше, линейные тракты строятся как двухволоконные однополосные однокабельные, одноволоконные однополосные однокабельные, одноволоконные многополосные однокабельные (со спек­тральным уплотнением).

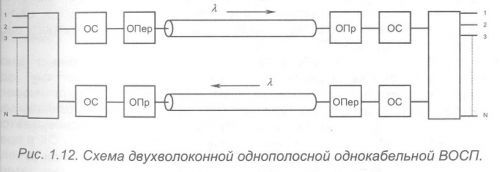

Приведенная на рис. 1.1 обобщенная схема ВОСП показывает толь­ко одно направление передачи. При таком построении The global stock market in early 2024 передача и прием оптических сигналов ведутся по двум волокнам (рис. 1.12) и осуществля­ются на одной длине волны λ. Каждое ОВ является эквивалентом двух­проводной физической цепи. Так как взаимные влияния между ОВ кабеля практически отсутствуют, то тракты передачи и приема различных систем организуются по одному кабелю, т. е. ВОСП являются однокабельными. Таким образом, данная схема организации оптического линейного тракта (ОЛТ) является двухволоконной однополосной однокабельной, т. е. экви­валентом однополосным четырехпроводным однокабельным системам передачи, работающим по коаксиальным кабелям.

1

К достоинствам данной схемы организации связи следует отнести однотипность оборудования передачи и приема оконечных и промежуточ­ных станций. Существенным недостатком является очень малый коэффи­циент использования пропускной способности. ОВ. Учитывая, что доля за­трат на кабельное оборудование составляет значительную часть стоимо­сти системы связи, а цены на ОК в настоящее время остаются достаточно высокими, возникает задача повышения эффективности использования пропускной способности ОВ за счет одновременной передачи по нему большего объема информации» Этого можно добиться, например, передачей информации во встречных направлениях по одному ОВ.

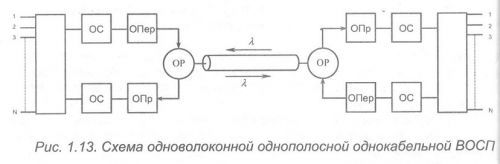

Схема построения одноволоконного однополосного однокабельного показана на рис. 1.13. Особенностью данной схемы является использование ОВ для сигналов в двух направлениях на одной длине волны. Этот способ является перспективным, поэтому остановимся на нем подробнее.

2

Принципиальной особенностью дуплексных систем передачи информации является наличие переходных помех между информационными по токами, распространяющимися во встречных направлениях. Переходные помехи возникают за счет обратного релеевского рассеяния в ОВ и ответвителях, отражения света от сварных стыков и разъемных соединений н концах линии.

Уровень помехи и ее спектральный состав в значительной степени зависят от передаваемого сигнала (скорости передачи, формы импульсов) и параметров линейного тракта (затухания волокна, его длины, числовой апертуры, профиля показателя преломления). Для практических целей важно знать зависимость переходного затухания помехи обратного рассеяния от параметров ОЛТ.

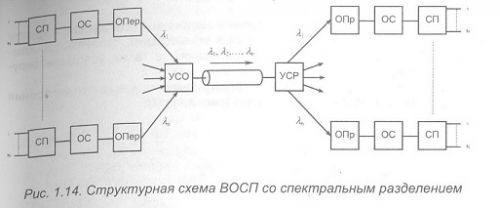

В ВОСП со спектральным уплотнением (одноволоконные многополосные однокабельные) по одному оптическому волокну одновременно передается несколько спектрально разнесенных оптических несущих, каждая из которых модулируется, как правило, многоканальным цифровым сигналом. Возможность построения таких систем основывается на сравнительно слабой зависимости коэффициента затухания ОК в пределах используемого спектрального диапазона от частоты (или длины волны) оптической несущей. Поэтому, применяя метод частотного разделения, по одному ОВ, подобно многоствольным радиорелейным система передачи, можно организовать несколько широкополосных оптических каналов, увеличив тем самым результирующую скорость передачи информации. Это позволяет обойти ограничение на скорость передачи по одному ОВ, связанное с дисперсионными искажениями. Структурная схема системы передачи со спектральным разделением оптических каналов показана на рис. 1.14.

На передающей станции имеется n систем передачи, сигналы с которых передаются на п оптических передатчиков ОПер, получающих оптические несущие с длинами волн λ1; λ2; … λn. С по мощью устройств спектрального объединения (УСО) осуществляется ввод различных оптически несущих в одно ОВ. На приемной стороне в устройстве спектрального разделения (УСР) оптические несущие разделяются в пространстве и поступают на оптические приемники ОПр. Таким образом, по одному ОВ организуется п спектрально разделенных оптических каналов, т. е. коэффициент использования пропускной способности увеличивается в n раз по сравнению с традиционным построением линейных трактов оптических систем.

3

Для объединения и разделения оптических несущих могут использо­ваться различные оптические спектральные устройства: мультиплексоры и демультиплексоры, работа которых основана на известных явлениях фи­зической оптики: дисперсии, дифракции и интерференции. В основе струк­туры мультиплексоров и демультиплексоров может быть оптическая приз­ма многослойный диэлектрик, дифракционная решетка и др.
