Конфигурирование счётчиков электрической энергии СЭТ-4ТМ.03(М), ПСЧ-4ТМ.05М

7027

Введение: в данном документе описаны только основные минимальные процедуры для программирования ПУ (при их замене, либо первоначальной установке) и чтения профиля мощности. Описание и принцип работы счетчиков ЭЭ можно прочитать в документе «СЭТ-4ТМ.03м_Руководство по эксплуатации.pdf».

Необходимый инструмент для связи с ПУ:

  • Преобразователь интерфейсов RS-485 в USB/RS-232 либо устройство сопряжения оптическое (УСО-2).
  • ПО «Конфигуратор СЭТ» (скачать «Конфигуратор СЭТ» можно с сайта: https://www.nzif.ru/).

Основные манипуляции при настройке ПУ и его эксплуатации:

  1. Настройка связи с ПУ.
  2. Установка сетевого адреса.
  3. Установка порога чувствительности.
  4. Проверка времени интегрирования мощности (по умолчанию – 30 мин/3 мин).
  5. Установка актуальной даты, времени, сезона.
  6. Обнуление массивов энергии.
  7. Установка режимов индикации.
  8. Настройка четности порта/портов RS-485 (только с оптопорта УСО-2).
  9. Чтение профиля мощности.

Запуск программы и настройка связи с ПУ

— Игнорируем сообщение следующего вида:

01

— После нажатия кнопки 02 , получаем доступ к стартовому окну программы:

03

— Выбираем устройство, по которому собираемся связаться с ПУ. Проверяем соответствие необходимому com-порту. При корректном варианте надпись «Параметры соединения» и «COMX» будут подсвечены синим цветом (если неверно – красным). В данном примере устройство соединения — «Преобразователь USB-RS485» (COM4). Для него параметр четности должен быть выставлен в актуальное значение «Нет»/«Нечет», в зависимости от настройки порта RS-485 на ПУ. На новых ПУ по умолчанию — «Нечет». Скорость по умолчанию всегда 9600. Стоп-бит по умолчанию 1.

— Протокол связи с ПУ «CRC» (можно поставить галочку «Автоопределение типа протокола»).

— Ставим галочку «Не освобождать COM-порт после обмена» (не обязательно). Актуально при модемном соединении.

— В поле «сетевой адрес» ставим 0, если адрес не известен и соединение происходит только с 1 счетчиком, а не по шлейфу RS-485 c несколькими ПУ.

— В поле «Пароль» (Каналы связи) вписываем полученный у Лактионова Г.К. пароль. Если ПУ новый – оставляем по умолчанию 000000.

— Для проверки связи нажать кнопку 04 (Канал связи). Успешный результат — слева внизу программы видим сообщение «час:мин:сек Обмен успешно завершен».

Установка сетевого адреса, установка порога чувствительности, проверка времени интегрирования мощности.

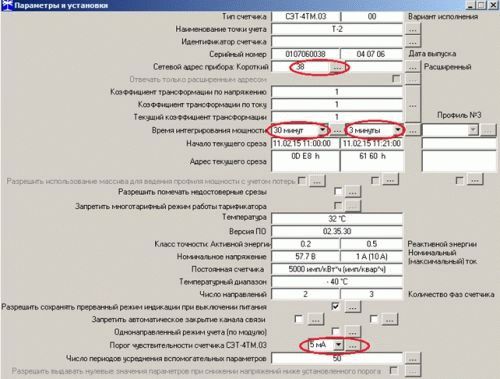

— Выбираем пункт меню «Параметры» –> «Параметры и установки» (считываем первоначальные параметры счетчика)

05

— В поле «сетевой адрес» основного меню программы (слева вверху) вписываем необходимое значение, которое считали с ПУ.

— Выбираем пункт меню Параметры – Параметры и установки (считываем первоначальные параметры счетчика повторно с выставленным сетевым адресом).

— Меняем сетевой адрес в окне «Параметры и установки» и нажимаем кнопку «записать» 06).

— Здесь же, выставляем «Порог чувствительности счетчика» (1 мА/5 мА). Нажимаем кнопку «записать» 06.

— Проверяем время интегрирования мощности (по умолчанию – 30 мин/3 мин).

Установка актуальной даты, времени, сезона

— Выбираем пункт меню Параметры – Время – Установка и коррекция времени.

— Нажимаем кнопку «Прочитать из прибора» 07 . В окне «Установка и коррекция времени» верхнее значение (черный цвет на белом фоне) – дата и время ПК, которое обязательно должно быть актуальным (синхронизировано от наших общих серверов времени). Нижнее значение (зеленый цвет на черном фоне) – дата, время, сезон ПУ. В настоящий момент, после последнего перевода времени, у всех ПУ по всей стране сезон должен быть всегда «Зима».

08

— Синхронизируем значения нажатием кнопки 09. Предварительно обязательно проверяем/выставляем значение флага сезона 10. Дата и время ПУ должны синхронизироваться со временем ПК.

Обнуление массивов энергии

— Выбираем пункт меню Параметры – Массивы энергии – Энергия.

— Нажимаем кнопку 11 . Окно программы заполнится значениями из ПУ.

12

— Очищаем массивы нажатием кнопки 13.

— При появлении окна (ниже) нажимаем «Да».

14

Установка режимов индикации

— Выбираем пункт меню Параметры – Управление режимами индикации.

— Нажимаем кнопку «Прочитать из прибора» 07. Выставляем поочередно вручную параметры, как на картинке ниже (параметры подсвеченные зеленым).

 15

— Переходим на вкладку «Маски». Нажимаем кнопку 16 (все параметры зеленых цветов окрашиваются в красный). Нажимаем кнопку «Передать в прибор» 07 (все параметры красных цветов окрашиваются в серый).

— Вручную выставляем параметры, как на картинке ниже (все вновь выбранные параметры окрашиваются в желтый). Нажимаем кнопку «Передать в прибор» 07 (все параметры желтых цветов окрашиваются в зеленый).

17

— Возвращаемся к окну «параметры соединения». Переходим на вкладку «Изменение параметров соединения». Нажимаем кнопку 18 . Меняем значение четности на «Нет». Нажимаем кнопку 19. Повторяем процедуру для второго порта.

21

Чтение профиля мощности

— Выбираем пункт меню «Параметры» –> Профиль мощности и расширенный профиль параметров – Чтение.

— Выбираем необходимый номер профиля (№1 – 30 мин, №2 – 3 мин).

— Выбираем глубину профиля (Весь/Сутки/Месяц/период).

— Выбираем размерность «В физических величинах» (по умолчанию).

— Нажимаем кнопку «Прочитать из прибора» 07 . Успешный результат — слева внизу программы видим сообщение «час:мин:сек Обмен успешно завершен». На белом фоне в окне «Профиль мощности и расширенный профиль параметров» высвечиваются запрошенные даты.

21

— Нажимаем кнопку «Сохранить в файле» 22. В появившемся окне выбираем формат файла «Текстовый» (*.txt) и нажимаем кнопку 23.

24

— Указываем место сохранения файла на носителе информации. Профиль сохранен.
