Как работает станок лазерной резки металла с ЧПУ

Современные технологии обработки металла стремительно развиваются, и одним из наиболее эффективных и точных инструментов стала лазерная резка с ЧПУ. Такая технология позволяет создавать детали любой сложности с минимальными потерями материала и высокой скоростью производства. В отличие от традиционных способов резки, лазерная обработка не требует физического контакта с поверхностью благодаря использованию мощного лазерного луча, управляемого компьютером. Это обеспечивает идеальную точность линий, чистый край и повторяемость результата.

Станки лазерной резки активно применяются в промышленности, машиностроении, архитектуре, производстве мебели и других отраслях, где важна точность и аккуратность. Благодаря системе ЧПУ оператору достаточно задать параметры и модель реза — остальное выполняет автоматика. Это существенно снижает риск ошибок и ускоряет выполнение заказа. Дальше мы подробно разберем, как именно работает станок и из чего он состоит.

Сегодня лазерная резка металла с чпу стала стандартом качества в металлообработке, объединяя точность, скорость и автоматизацию.

Технология лазерной резки: физика процесса

В основе технологии лазерной резки лежит использование сфокусированного лазерного луча, который нагревает материал до температуры плавления или испарения. Поток концентрированной энергии направляется на поверхность металла, создавая узкую зону термического воздействия. В этот момент происходит локальное плавление и выдувание расплавленного металла при помощи струи технического газа — чаще всего кислорода, азота или воздуха. Таким образом формируется точный и чистый рез без механического давления на заготовку.

Основные этапы процесса

• Фокусировка луча. Оптическая система концентрирует излучение в одну точку диаметром менее миллиметра, что обеспечивает крайне высокую плотность энергии.
• Нагрев и плавление металла. При достижении критической температуры материал в зоне воздействия начинает плавиться или испаряться.
• Удаление расплава. Газовая струя выдувает остатки расплавленного металла из зоны реза, формируя ровный срез без заусенцев.
• Перемещение луча. Система ЧПУ задает траекторию движения луча в соответствии с моделью, создавая контуры нужной формы.

Главное преимущество такой технологии — точность и повторяемость результата. Лазерная резка позволяет обрабатывать сталь, алюминий, нержавеющие и цветные металлы без деформации и при минимальных потерях материала. Отсутствие механического контакта продлевает срок службы оборудования и снижает риск брака.

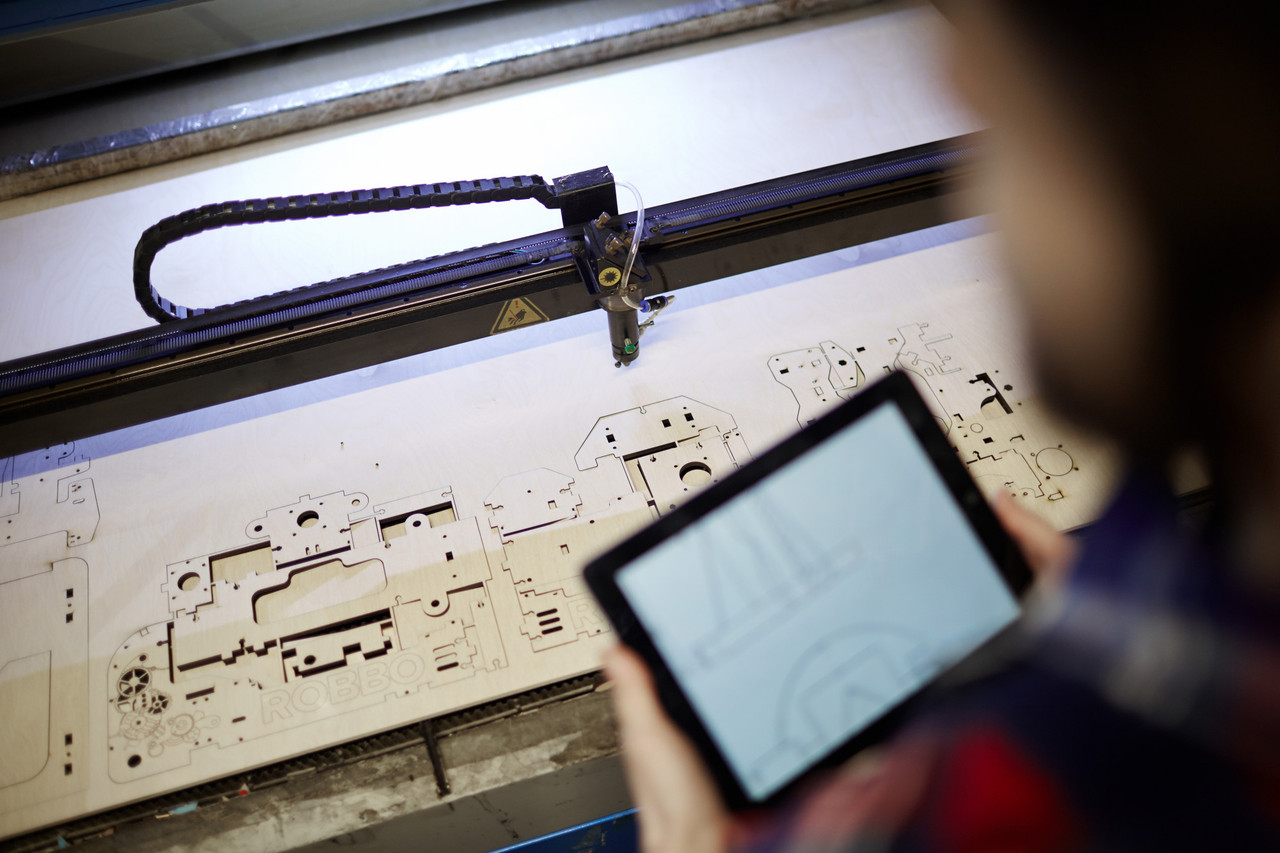

Разновидности ЧПУ систем и их влияние на точность резки

Система числового программного управления (ЧПУ) — это «мозг» лазерного станка, отвечающий за движение режущей головки, подачу лазерного луча и синхронизацию всех процессов. От ее типа и характеристик напрямую зависит точность, скорость и стабильность резки. Современные ЧПУ позволяют создавать сложные траектории, обеспечивая идеальную повторяемость результата при серийном производстве.

Основные типы ЧПУ систем

• Открытая система. Управление основано на механических и программных настройках без обратной связи. Такой тип дешевле, но менее точен — подходит для простых задач и небольших предприятий.
• Закрытая система с обратной связью. Оснащена энкодерами и датчиками, которые контролируют движение осей в реальном времени. Это повышает точность позиционирования и позволяет корректировать малейшие отклонения.
• Интегрированные системы нового поколения. Используют промышленные контроллеры, модули связи и интеллектуальные алгоритмы для высокоскоростной обработки данных. Такие ЧПУ обеспечивают стабильную работу даже при сложных контурах и высоких нагрузках.

Влияние ЧПУ на точность и качество

Чем выше разрешение датчиков и точность обработки данных, тем стабильнее качество реза. Современные системы способны контролировать движение лазера с точностью до микрона, что особенно важно при работе с тонкими или дорогостоящими материалами. Кроме того, умные алгоритмы оптимизируют траекторию реза и скорость перемещения, снижая тепловую нагрузку и риск деформации металла.

Правильно подобранная ЧПУ-система делает работу станка предсказуемой, безопасной и экономичной. Она минимизирует человеческий фактор, ускоряет производство и обеспечивает постоянное качество изделий на протяжении всего цикла эксплуатации.

Выбор мощности и типа лазера под разные задачи

При подборе лазерного станка для резки металла важно учитывать не только размеры обрабатываемых деталей, но и тип лазера, его мощность и особенности материала. От этих параметров зависит глубина и скорость реза, качество кромки и общая производительность оборудования. Правильный выбор мощности помогает эффективно расходовать энергию, снижать износ оптики и обеспечивать стабильный результат при любых задачах.

Основные типы лазеров

• Волоконные (fiber) лазеры. Лидер по эффективности и точности. Они отлично подходят для резки нержавеющей стали, алюминия и меди. Отличаются компактностью, низким энергопотреблением и минимальными затратами на обслуживание.
• CO?-лазеры. Используют газовую смесь в качестве активной среды и лучше справляются с неметаллическими материалами — пластиком, деревом, оргстеклом. Для металла применяются реже, но обеспечивают качественную обработку тонких листов.
• Лазеры на кристаллах (Nd:YAG). Компактные и мощные установки, часто используемые для сварки и гравировки. Подходят для задач, где требуется высокая плотность энергии на малой площади.

Как выбирать мощность лазера

Для тонкого металла (до 3 мм) достаточно установки мощностью 500–1000 Вт, для листов до 8–10 мм — от 1500 до 3000 Вт, а для промышленной резки толстых деталей — 4000 Вт и выше. При этом повышенная мощность не всегда означает лучшую резку: важно сохранять баланс между скоростью, качеством кромки и себестоимостью обработки.

Компании, работающие с разными видами металла, часто используют универсальные установки с регулируемыми параметрами мощности. Это позволяет адаптировать режим под конкретное изделие, экономить энергию и получать стабильный результат без лишних настроек.

Оптимизация расхода газа и скорости реза

Эффективная работа лазерного станка во многом зависит от правильной настройки параметров резки — в частности, скорости перемещения луча и расхода газа. Эти параметры напрямую влияют на качество края, чистоту поверхности и себестоимость процесса. Оптимизация позволяет не только снизить издержки, но и продлить срок службы оборудования.

Роль технических газов в процессе резки

Газовая струя помогает удалить расплавленный металл из зоны воздействия лазера, охлаждает рез и предотвращает окисление поверхности. Для разных металлов и задач применяются различные типы газов:

• Кислород. Используется при резке углеродистых сталей. Он взаимодействует с металлом, создавая эффект дополнительного нагрева и ускоряя процесс.
• Азот. Подходит для нержавеющей стали и алюминия. Позволяет получить чистый, светлый край без следов окалины, сохранив эстетичный вид изделия.
• Воздух. Компромиссное решение для недорогих работ. Он дешевле, но может снижать качество реза на толстых заготовках.

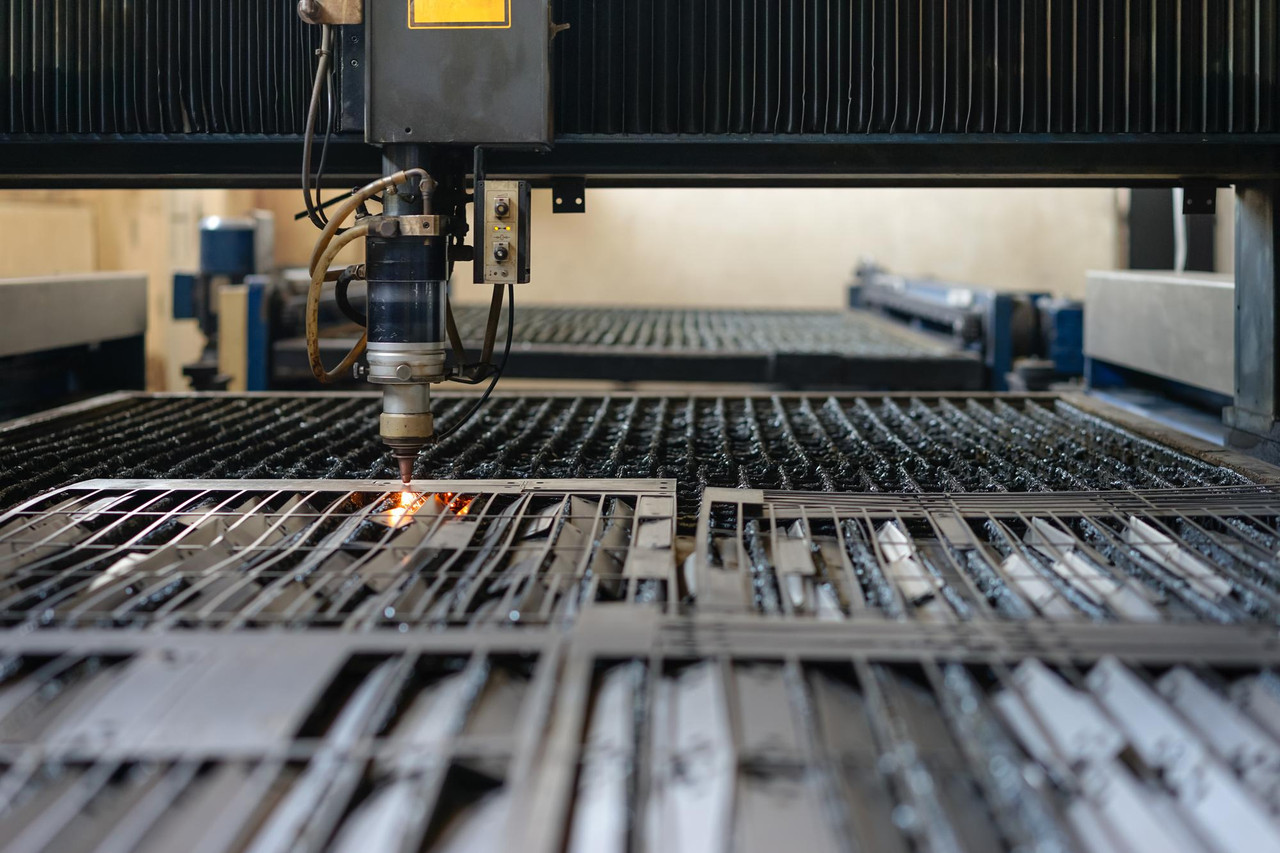

Баланс скорости и давления газа

При увеличении давления газа качество реза повышается, однако перерасход увеличивает себестоимость. Если же скорость движения луча слишком высокая, на кромке появляются заусенцы и неровности. Оптимальные параметры подбираются экспериментально — для каждого металла и толщины листа есть своя комбинация мощности, скорости и давления, обеспечивающая чистый срез и минимальное количество отходов.

Практические советы по оптимизации

• Регулярно проверяйте чистоту сопла и качество подачи газа.
• Используйте датчики контроля давления для стабильности потока.
• Настройте автоматические таблицы режимов в ЧПУ, чтобы ускорить подготовку производства.
• Следите за состоянием оптики — загрязненные линзы увеличивают расход энергии и ухудшают фокусировку луча.

Грамотная настройка параметров помогает добиться максимальной производительности оборудования, улучшить качество деталей и существенно сократить расходы на материалы и энергоресурсы.

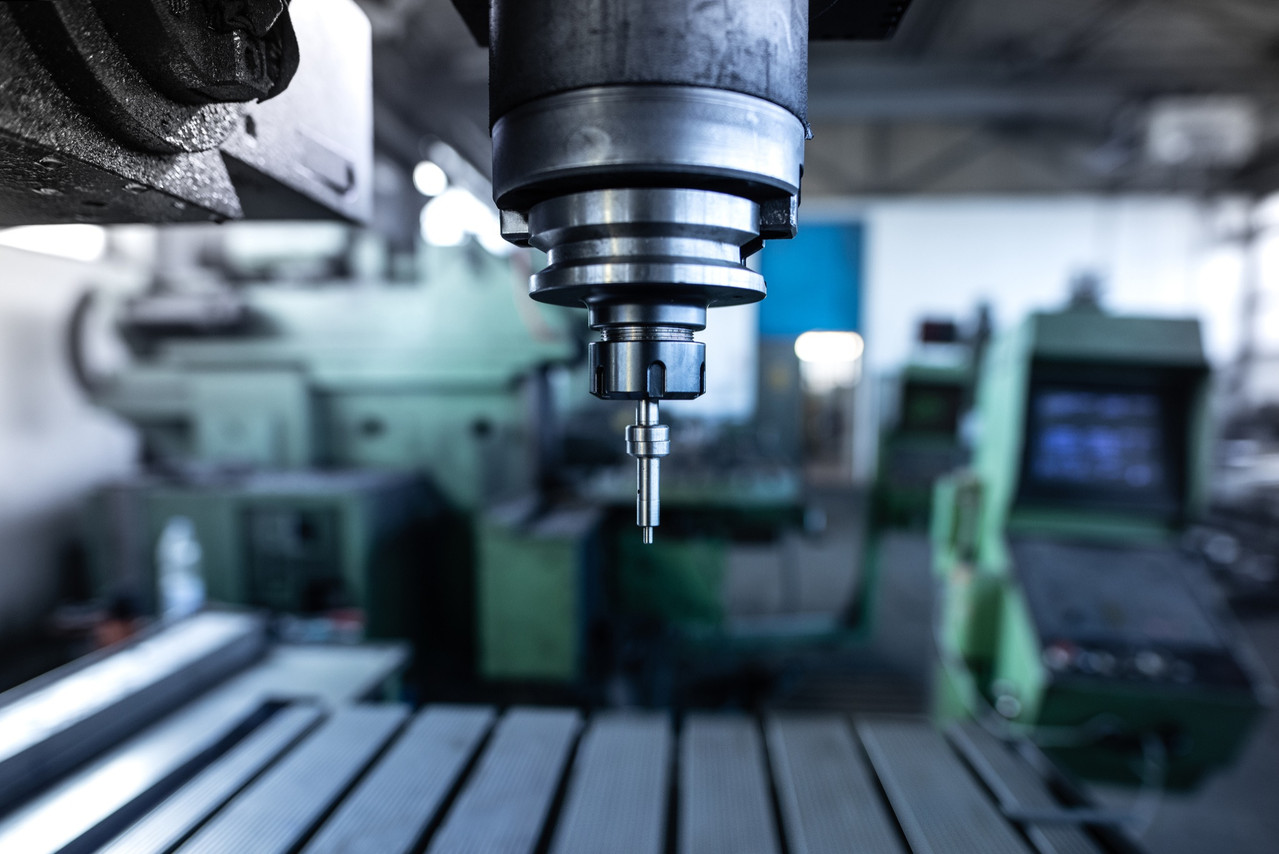

Инновации и будущее лазерных станков с ЧПУ

Современные технологии лазерной резки продолжают активно развиваться, делая производство более точным, автоматизированным и энергоэффективным. Инновации затрагивают все аспекты — от источников излучения до программного обеспечения и систем управления. Благодаря этому оборудование становится умнее, безопаснее и выгоднее в эксплуатации.

Технологические тенденции

• Интеграция с ИИ и машинным зрением. Современные станки анализируют контуры заготовки, автоматически корректируют траекторию и режимы резки, снижая влияние человеческого фактора.
• Автоматическая калибровка и диагностика. Системы самоконтроля позволяют вовремя выявлять неисправности и предсказывать обслуживание, что сокращает простои.
• Увеличение мощности при снижении энергопотребления. Новые волоконные источники лазера обеспечивают большую плотность энергии при меньших затратах электроэнергии и улучшенном охлаждении.
• Интеграция в «умное» производство (Industry 4.0). Станки подключаются к централизованным системам управления, что позволяет синхронизировать производство, контролировать показатели в реальном времени и собирать аналитические данные.

Перспективы развития

В ближайшие годы ожидается активное внедрение гибридных установок, совмещающих лазерную резку, сварку и 3D-наплавку. Такое оборудование сможет выполнять несколько операций без переналадки, что значительно ускорит производственный цикл. Параллельно улучшаются системы охлаждения, оптика и программные комплексы, обеспечивая еще больший контроль над процессом.

Благодаря этим инновациям лазерные станки с ЧПУ становятся ключевым инструментом на пути к полностью цифровому производству. Компании, которые своевременно внедряют такие технологии, получают конкурентное преимущество — высочайшее качество изделий при минимальных издержках и полной автоматизации процессов.

Заключение

Лазерная резка металла с ЧПУ — это сочетание высокой точности, скорости и универсальности. Эта технология стала неотъемлемой частью современного производства, обеспечивая качество, которое ранее было доступно только при многоэтапной обработке. Развитие волоконных лазеров, улучшение систем ЧПУ и внедрение цифровых решений открывают новые возможности для бизнеса любого масштаба.

Преимущества технологии в цифрах

Основные выводы

• Лазерная резка обеспечивает стабильное качество и минимальные отходы при обработке металлов разной толщины.
• Системы ЧПУ и интеллектуальное управление делают процесс полностью автоматизированным и предсказуемым.
• Оптимизация параметров и правильный выбор оборудования позволяют значительно снизить себестоимость продукции.
• Будущее технологии связано с ИИ, сенсорикой и гибридными системами обработки.

Инвестиции в современный станок лазерной резки — это не просто модернизация оборудования, а стратегический шаг к цифровому и энергоэффективному производству. Такие решения позволяют компаниям укреплять позиции на рынке, повышать качество продукции и строить устойчивое производство нового поколения.

Об авторе

Материал подготовлен на основе опыта специалистов компании «Цинк Мастер». Команда профессионалов работает с металлом с 2011 года. За годы деятельности они прошли путь от небольших заказов до сложных промышленных проектов, накопив экспертизу в лазерной резке, гибке, сварке и порошковой покраске. Их подход основан на честности, точности и уважении к клиенту. Каждый проект рассматривается индивидуально, а результат всегда соответствует обещанному. Опыт «Цинк Мастер» позволяет говорить о технологиях обработки металла не теоретически, а с точки зрения реальной производственной практики, где главным критерием остается качество и ответственность за конечный результат.
